오늘은 수처리설비 중에 수영장 이나 워터파크에서 사용하는 활성탄 여과기 압력계함 제작을 해서 교체까지 하려고 합니다. 저는 업체도 아니고 개인사업자도 아닙니다. 너무 오래되서 구매하려고 해도 판매하는 기성품도 아니고 업체에 맞기려고 하니 너무 비싸서 직접 개선도 하면서 재료 구매해서 제가 직접 만들었습니다. 오늘은 그부분을 리뷰 해보려고 합니다 :)
수영장여과기 압력계함 이란?
저도 정확한 명칭은 모르겠어요. 찾아봐도 정식 명칭은 없더라구요. 그래서 여과기의 차압을 보기 위해서 압력계가 설치 되어있고 역세 시 수질을 보기위한 인, 아웃 쪽에 수도꼭지가 달려있습니다. 저는 그래서 압력계함이라고 칭하게 되었습니다.
압력계의 용도
여과기에 들어오는 압력 과 여과 후 공급되는 압력의 차압을 확인하여 이물질이 여과기에 얼마나 쌓여있는지를 확인 할수 있습니다.
수도꼭지의 용도
회수 되는 수영장 수 와 여과 되어 나가는 수영장 수의 수질을 눈으로 확인할수 있는 용도 입니다.
수영장 활성탄 여과기 압력계함 제작
장시간 사용하다 보니 최소 설치 시 설치해준 활성탄여과기 압력계함 입니다. 철재로 만들어 져서 그런지 장시간 사용하다 보니 페인트가 벗겨지면서 녹이 생기고 뚜껑도 잘 안열리고 교체가 필요해 보였습니다.
하지만 기성품으로 파는 제품도 아니며 그때그때 수작업으로 제작을 해서 설치해주는 것으로 저는 물에 강하고 오랫동안 사용할수 있는 수영장 압력계함을 직접 만들기로 했습니다.
준 비 물 (자재)
메인 자재는 위 사진 과 같습니다. 그외 적으로 필요한 공구 라든지 소소한 자재 사진은 생략 하였습니다.
하이박스, 아크릴판, 원터치피팅류, 우레탄호스, 볼밸브형수도꼭지, 압력계, 실리콘, 소켓 등 필요합니다. 자재를 다 구매하셔도 한개 제작하는데 5만원? 비싸도 10만원 이내로 제작이 가능한거 같아요 :)
하이박스에 압력계 넣을 자리 와 수도꼭지 넣을 자리를 홀커터를 이용하여 타공을 해줍니다. 사전에 밑그림을 그리셔서 센터 와 한쪽으로 기울지 않도록 사전에 밑그림을 꼭 그리셔서 타공을 하기 바래요.
압력계를 타공 부분에 넣어 줍니다. 보통 압력계는 100파이기 떄문에 홀카터도 100mm 짜리 사용하셔도 됩니다. 압력계를 넣고 압력계 고정 부분에 전동에 드릴기리를 장착하여 구멍을 내줍니다.
TIP
나사를 박지 않고 구멍을 내주는 이유는?
나사를 결합해도 고정은 되지만.. 하이박스는 PVC재질로 압력계는 고장나면 교체가 되는 소모품 자재 입니다. 나중에 교체할때 한번 구멍난 부분에 다시 나사를 고정해야 되는데 한번 구멍난곳에 주기적으로 교체를 하다보면 나중에 타공부분이 커져 나사결합이 불가능 합니다.
그래서 나사로 고정을 하지 않고 나사볼트를 이용해서 결합하여 나중에 교체 시 타공부분이 회손되지 않게 하기 위해서 입니다.
십자나사볼트를 이용하여 결합하면 나중에 교체시 간편하게 분해가 가능하며 압력계를 여러번 교체하더라도 하이박스에 손상없이 교체가 가능합니다 :)
나사볼트를 결합하게 되면 이런 형태로 됩니다.

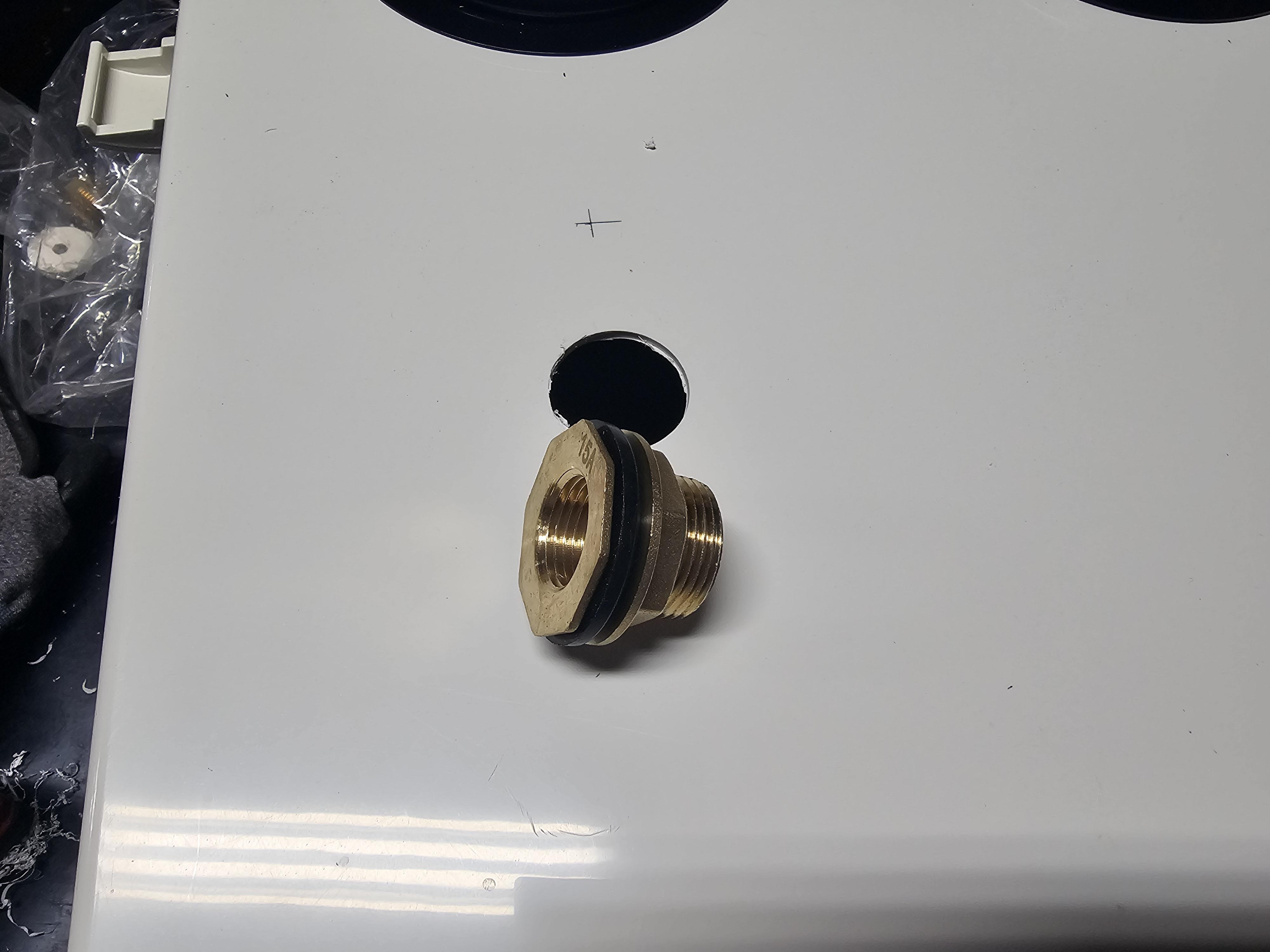

수도꼭지를 결합하는 부분에는 저는 탱크소켓을 사용했는데요. 이것 또한 수도꼭지도 장시간 사용하면 교체되는 소모품이기때문에 나중에 교체하기 간편하게 하기위해서 직결 고정이 아닌 탱크소켓을 이용하여 수도꼭지만 교체가능 하도록 하기 위함 입니다.
TIP
탱크 소켓 결합 시 패킹을 제거하고 결합 해주세요:)
탱크 소켓 결합시 고무패킹을 제거 하는 이유는 탱크소켓 용도는 물을 담을수 있는 통 같은 곳에 수도꼭지 및 드레인을 만들기 위해서 주로 사용 되는데 그때 타공을해서 안쪽 물이 안새도록 하는 목적이 있기때문에 패킹이 필요하지만 이번에는 수도꼭지를 끼기 위한 용도기 때문에 굳이 패킹을 끼워 압력계함앞에 앞으로 도출될 필요가 없기때문에 제거해 주셔도 무방합니다 :)
확실히 패킹이 없으니까 압력계함에 딱 붙게 설치가 되어서 좀더 일체감도 있고 깔끔해 보지이 않나요?
일반 수도꼭지를 사용하셔도 되지만 저는 좀더 오래 사용하고자 야외에서 사용하는 볼밸브형 수도꼭지를 사용하였습니다.
그 이유는 일반 수도꼭지는 내부에 패킹으로 열고 닫고 하기때문에 장시간 사용하면 패킹이 노후가 되면서 물이 한방울씩 떨어지기 마련인데요. 그부분을 해소하고 장시간 사용하기 위해서 선택하였습니다.
깔끔하게 설치 되었죠? 나중에 수도꼭지가 불량일 경우 수도꼭지만 풀려서 교체해 주시면 됩니다. 탱크소켓을 이용하지 않았다면 뚜껑을 열고 뒤쪽에 소켓과 같이 빼야 겠죠? 그런 불편함이 해소 되었습니다.
뚜껑 뒤쪽에는 이렇게 15A 를 끼울수 있는 내부 나사산이 있어서 이부분에 원터치피팅을 끼울수 있습니다.
압력계 뒤쪽에 10A 소켓을 연결하여 원터치피팅을 결합할수 있게 연결부속을 연결해 줍니다.
두개의 압력계에 소켓을 연결 해줍니다. 저는 녹에 강한 SUS소켓을 이용하여 설치해 주었습니다.
원터치피팅 PL 을 설치해 줍니다. 기본적으로 테프론테입이 발려있지만 혹시 모를 누수를 생각하여 한번더 테프론테입작업을 해주었습니다.
두개의 원터치피팅을 설치하면 압력계 부분은 끝 입니다. 나중에 호스를 연결해주면 됩니다.
탱크소켓 부분에도 원터치피팅을 설치해 줍니다. 이부분은 T 자를 사용하여 압력계와 연결 및 배관에서 나오는 부분을 연결해줘야 되기때문에 저런 형식의 원터치피팅을 설치해 줘야 합니다.
물받이 제작 방법
아크릴판을 이용하여 수도꼭지 밑에 설치할 물받이를 제작해 줍니다. 사이즈에 맞게 잘라서 본드로 붙여주면 되요.
아크릴 같은경우는 강력본드에도 잘붙으니 처음에는 강력본드로 붙이시면 됩니다.
물받이 밑부분에 드레인 배관을 만들어 줘야 되기때문에 홀카터를 이용하여 타공을 해줍니다.
드레인 배관을 만들기 위해서 타공 부분에 사용할 자재는 탱크소켓 과 원터치 피팅 입니다.
TIP
탱크소켓을 결합할때 이부분도 패킹을 제거 하였습니다.
그이유는 패킹 높이 때문에 물받이 바닥에 고인물이 배수가 되지 않기 때문에 패킹을 빼고 실리콘을 발라 결합해주었습니다.
패킹을 제거하여 최대한 단차가 나지 않도록 해주었습니다. 탱크 소켓을 결합할때 그사이에 실리콘을 발라서 방수를 해주었습니다. 압력이 없이 자연배수기 때문에 실리콘을 이용하여도 충분히 방수가 가능 합니다.
밑부분에는 원터치 피팅을 설치하여 나중에 드레인 배관에 호스를이용하여 결합할 예정 입니다. 탱크 소켓 볼트 부분을 보면 하얀색으로 실리콘이 삐져 나온걸 볼수있습니다 .그부분이 굳으면서 방수패킹의 역활을 해주기 때문에 누수가 나지 않습니다.
물받이 내부에는 실리콘으로 처리를 해줌으로써 혹시모를 이음새 누수를 방지해 줍니다. 나중에 곰팡이가 생기는걸 우려하여 곰팡이방지 실리콘을 이용하여 이음새부분 방수처리 해주었습니다.
그리고 나서 여과기압력계함에 센터를 맞추고 강력본드를 이용하여 붙여 줍니다. 완전히 굳으면 압력계함 과 물받이 이음새부분에 실링처리를 해서 마무리 해줍니다.
압력계함 설치 방법
노후된 활성탄여과기 압력계함을 철거 하고 브라켓만 남은 상태 입니다.
사전에 브라켓 타공 위치를 체크하여 볼트위치를 타공을 해둔 상태라서 볼트 너트를 이용하여 부착을 해줍니다.
우레탄 호스를 이용하여 원터치 피팅에 재단하여 결합해 줍니다. 결합 후에 배관쪽 밸브를 오픈하여 누수되는 곳이 있는지 확인해 보고 압력계가 정상적으로 가동되는지 확인해 줍니다.
TIP
호스연결 시 문을 활짝 열어놓은 상태에서 재단 하세요. 나중에 부품교체 시 호스가 짧으면 문이 활짝 열리지않아 부품 교체하는데 어려움이 있을수 있습니다. 길게 하더라도 하이박스 안에 넣으면 되니 큰걱정 안하셔도 됩니다.
이렇게 되면 압력계 및 수도꼭지연결이 완료 되었습니다. 물받이 부분도 같은 방식으로 호스를 연결하여 활성탄여과기 드레인 부분에 호스를 연결하면 됩니다.
최종 완성품
이렇게 해서 수영장 활성탄여과기 압력계함 제작 및 교체를 완료 하였습니다. PVC재질로 녹나지 않으며 오랫동안 사용할수 있고 저렴한 가격으로 제작 하여 교체 하였습니다. 압력도 정상적으로 나오고 수도꼭지에서 물도 잘나오고 배수도 잘되고 제가 직접 만들어서 그런지 엄청 뿌듯했습니다.
전 과 후 비교
확실히 깔끔해 졌죠? 제가 직접 만든 만큼 뿌듯함이 2배가 되었던 하루였습니다.
시설관리를 하면서 어떤걸 새롭게 설치 한다거나 개선을 한다면 항상 그런생각을 합니다. 유지보수를 하기 쉽게 하자 나중에 문제가 될수있는 부분은 사전에 제거 하고 개선 후 설치하자!! 그런마음으로 시설관리를 한다면 그냥 시간때우기 하루하루 보내는 시간보다 좀더 알차고 실력을 키울수 있다고 생각 됩니다.
긴글 보시느랴 고생하셨습니다 :)
