동관용접 및 절단에 주로 사용되는 가스용접기 또는 산소용접기 라고 불리는데요. 오늘은 가스용접기 사용방법 및 구성품에 대해서 알아보도록 할께요.
보통 동관용접을 할때 주로 사용되는데요. 현장에서는 LPG +산소를 혼합하여 사용하고 있습니다. 현장에서는 산소용접 또는 가스용접이라고 부르는데요. 용접 뿐만 아니라 철재를 절단할때도 사용하기때문에 강력한 불이 필요한 곳에 두루두루 사용되고 있습니다.
가스기능사 및 자격증 시험볼때는 아스틸렌+산소를 혼합하여 사용하는데요. 아스틸렌이 화력은 더좋고 LPG보다 고가의 가스이기때문에 현장에서는 거의 LPG 가스를 사용하는편 이구요. 용도에 따라서 아세틸렌가스를 사용하기도 합니다.
가스용접기 구성품
토치의 구분
보통 동관용접을 할때 주로 많이 사용되는 가스용접용토치 인데요. 밸브를 보면 두개뿐이 없습니다. 하나는 가스용 밸브 또하나는 산소용 밸브 이렇게 두개로만 이루워져 있기때문에 용접할때 주로 사용 되고 있어요.

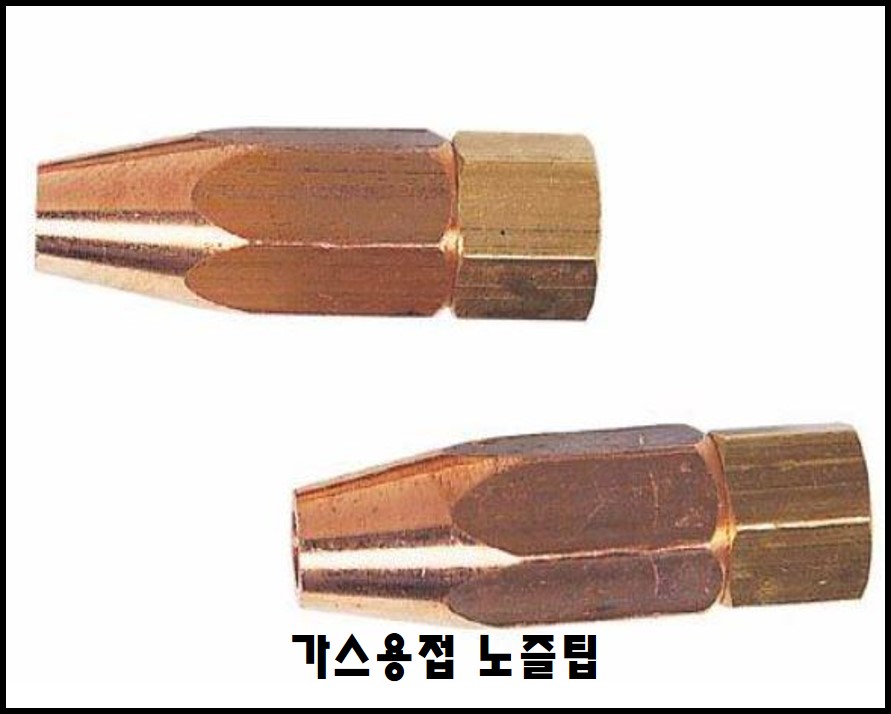

용접용 노즐팁은 위 사진과 같이 연필처럼 앞이 생겼구요. 탈부착이 용이하게 되어 있습니다.
절단용 토치 경우는 밸브가 3개로 이루워져 있는데요. 가스용 밸브, 산서용밸브, 절단용산소밸브 이렇게 3개로 구성되어있습니다. 철재를 절단할때는 산소로 불어내면서 절단을 해야되기때문에 산소가 많이 필요로 합니다.
맨 오른쪽에 있는 밸브가 가스밸브/그앞에 있는 밸브가 산소밸브 / 위에 있는밸브가 절단용 산소밸브 입니다. 그렇다고 절단용토치로 가스용접을 할수 없는건 아닙니다. 가스용접도 가능하나 용도가 다를뿐 입니다.
가스용토치 와 다른점을 찾으라고 하면 밸브가 한개더 있다는 것 과 용접용토치는 45도로 앞에가 되어있는 반면에 절단용 토치같은 경우는 90도로 꺽여있어서 절단 시 용의하게 되어있습니다.
용접용 팁과 다르게 절단용 노즐팁은 다르게 되어있습니다. 절단용 노즐이라고 해서 가스용접이 안되는건 아닙니다. 불조절해서 사용하시면 사용은 가능 합니다.
역화방지기
역화방지기 경우 LPG 가스통에 부착을하는데요. 말그대로 역화를 방지해주는 안전장치 입니다. 불이 붙어서 가스통으로 불길이 말려 들어가는걸 방지해주는 안전장치 입니다.
위 사진 처럼 LPG 라인에 설치해 있는 모습을 볼수 있습니다. 안전장치이므로 꼭 설치가 되어있는지 확인 후 안되어있다면 설치하여 사용하시길 바랍니다.

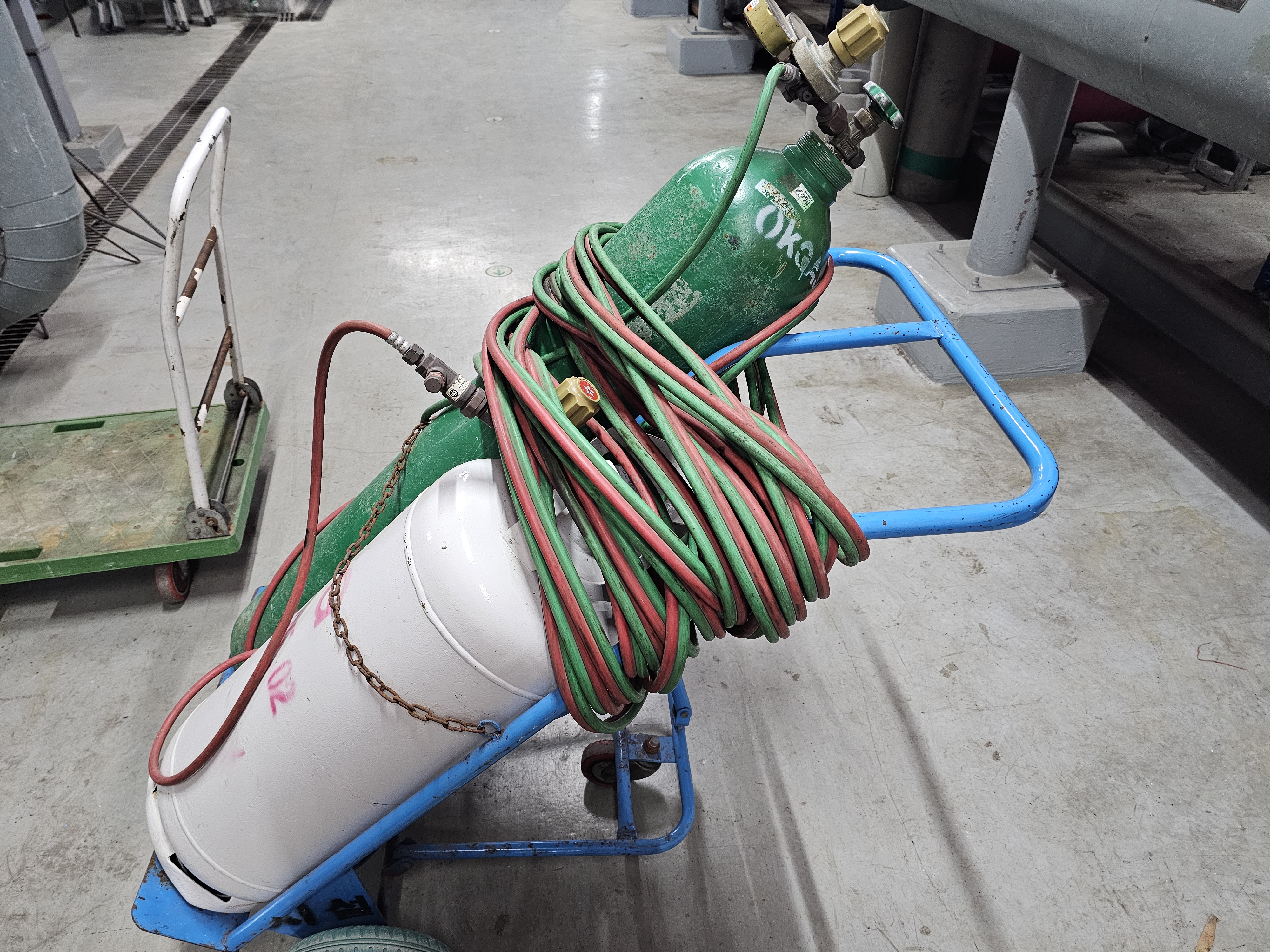

산소 가스통 이동 대차
산소통 과 가스통을 이동할때 사용하는 이동대차 인데요. 예전에는 바퀴도 리어카 바퀴면서 사이즈도 커서 엘리베이터에 들어가지도 않아서 분리해서 이동시키고 했는데 요즘에는 엘리베이터에도 들어가고 컴펙트하게 딱 사이즈에 맞춰서 나오기때문에 이동할때 간편하게 가지고 다닐수 있습니다.
가스통 산소통 사이즈에 맞춰서 제작도 가능하고 기성품도 있기때문에 가스통 산소통사이즈에 맞는 제품을 구매하셔서 사용하시면 이동할때 간편하게 가지고 다닐수가 있습니다.
가스적정압력 및 조절 방법

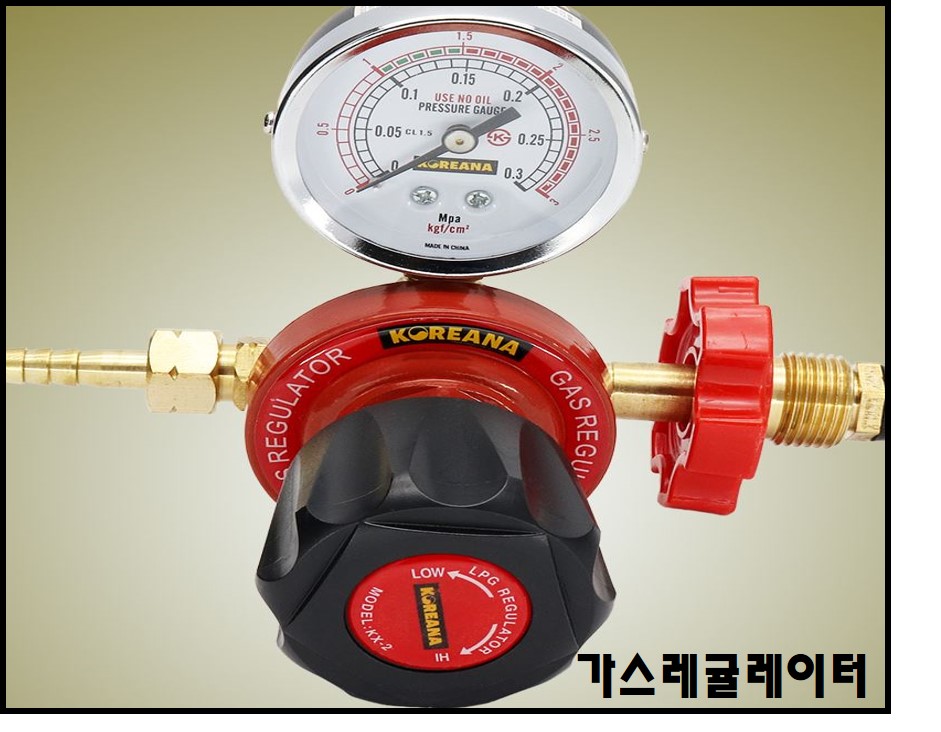

가스압력레귤레이터
LPG통에는 가스압력을 조절할수 있는 레귤레이터를 설치 해야되는데요. 보통 가스 압력은 0.05Mpa 를 맞추고 사용합니다. Mpa(메가파스칼)이라고 읽는데요. kg 으로 한다면 0.5kg으로 맞추고 사용하시면 됩니다.
압력 조정 방법은 LPG가스통을 다 잠근상태에서 용접토치 가스 밸브를 열고 잔여 가스를 다 빼주고 다시 닫은다음에 LPG가스 밸브를 열고 레귤레이터 밸브를 천천히 돌리면서 압력을 올려주시면 됩니다. 돌렸는데도 압력이 안오른다? 그럼 가스통에 가스가 없다고 보시면 됩니다.
산소압력레귤레이터
위 사진 오른쪽 산소통에 달려있는게 산소 압력 레귤레이터 인데요. 게이지가 한개짜리도 있고 두개 짜리도 있습니다. 근데 보통 두개 짜리를 많이들 사용하고 있습니다.
오른쪽게이지는 산소의 잔량을 표시해주는 압력게이지며 오른쪽 게이지 같은 경우는 압력조절 게이지 라고 보시면 됩니다. 산소 압력은 0.5Mpa을 보통 맞추고 사용하십니다. kg으로 환산한다면 5kg를 맞추고 사용하시면 됩니다. 조절 방법은 가스압력 조절과 동일하게 하시면 됩니다.
가스용접기 라고도 하고 산소용접기라고도 하는이유중에 하나가 산소의 역활이 중요하기 때문에 그렇습니다. 산소를 공급해주므로서 산소의 압력량에 따라 절단 및 용접이 가능한 가스용접이니까요 :)
산소량이 부속할시에는 용접하다가 불꽃에 힘이 없어집니다. 그러면서 용접이 되지 않죠.. 그만큼 가스용접에는 산소의 역활이 중요하다고 볼수있습니다.
마 무 리
오늘은 가스용접기 또는 산소용접기 구성품 및 사용방법에 대해서 알아봤는데요. 가스용접 전 가스용량체크 및 가스호스 산소호스에 데미지는 없는지 파손여부를 꼭 확인하여 용접시에 절단시에 사고가 안나게 유의하시면 좋을꺼 같아요 :)
