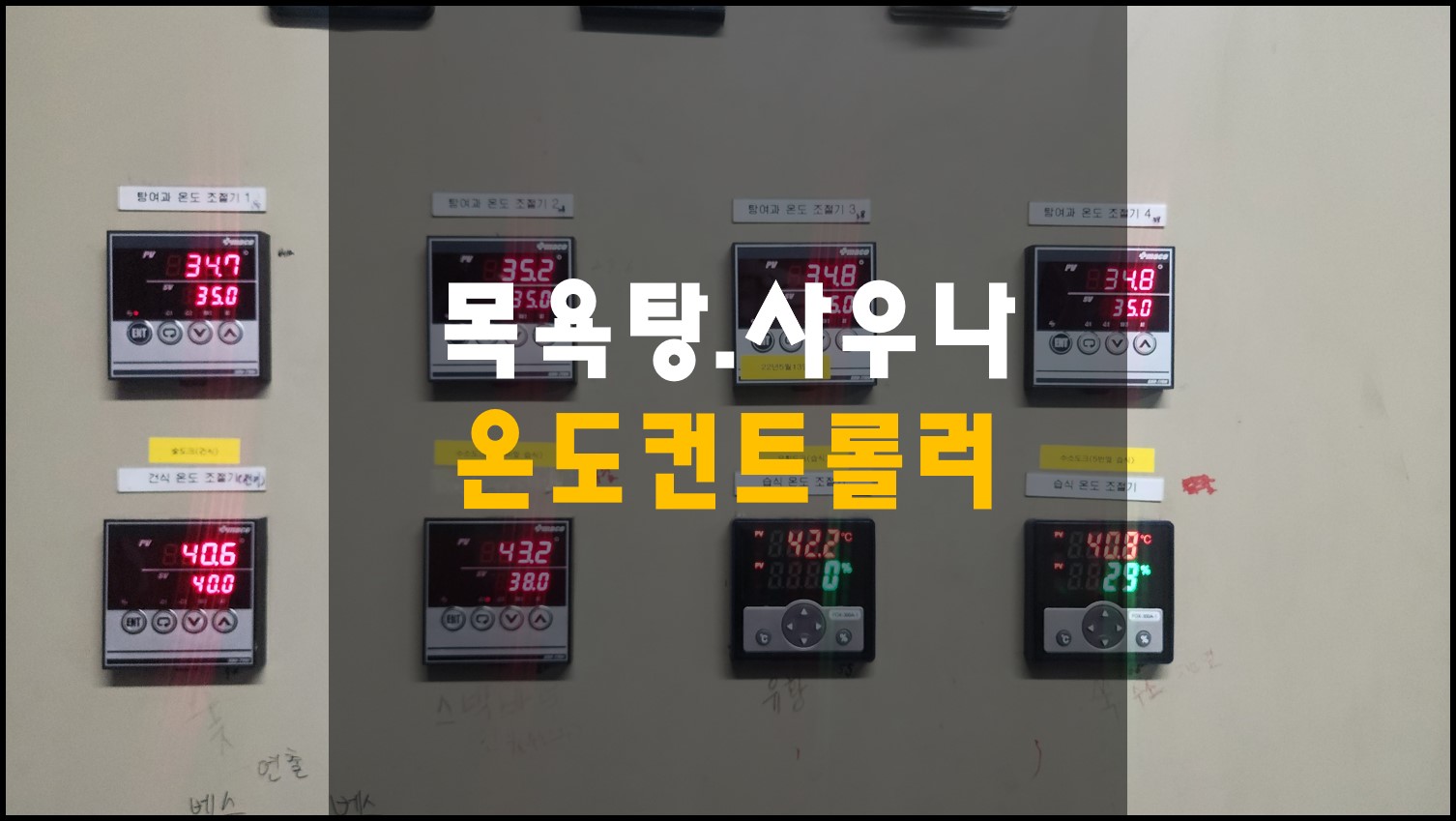

목욕탕 및 사우나 탕을 적정온도를 맞추기 위해서 온도컨트롤러를 이용하여 설정을 하게되는데요. 온도 센서 와 현장 탕 온도가 안맞았을때 아무리 온도컨트롤러 온도를 수정을해도 현장 이랑 온도가 다를때 온도컨트롤러 보정을 실시하는데요. 오늘은 온도컨트롤러 기능 및 보정 방법에 대해서 알아보도록 하겠습니다.
온도컨트롤러 란?
온도컨트롤러는 설정온도를 세팅하여 설정온도를 유지할수 있도록 전자변을 열고 닫고 해줄수 있는 장치 입니다. 보통 목욕탕에 냉탕.온탕.스파탕에 많이 사용되고 그외 여러 온도컨트롤이 필요한 곳에 사용되고 있습니다.
온도컨트롤러 기능 (SDU-770N)
1. 전송출력 기능
4~20mAdc 전송출력 기능 내장으로 현재값, 설정값 또는 출력량을 외부 기기로 전송 기능
2. 가열 냉각 제어 전환 기능
독립된 주 개의 제어 출력을 이용 하여 냉동기와 발열체를 동시 제어 할수 있는 기능
3. RS 485 MODBUS 기능
모드버스 프로토콜을 이용한 통신 기능 부가 및 PC용 기본 프로그램 제공
4. 외부 전송기용 DC 전원 내장
17V 30mAdc 전원 공급기 기존 내장

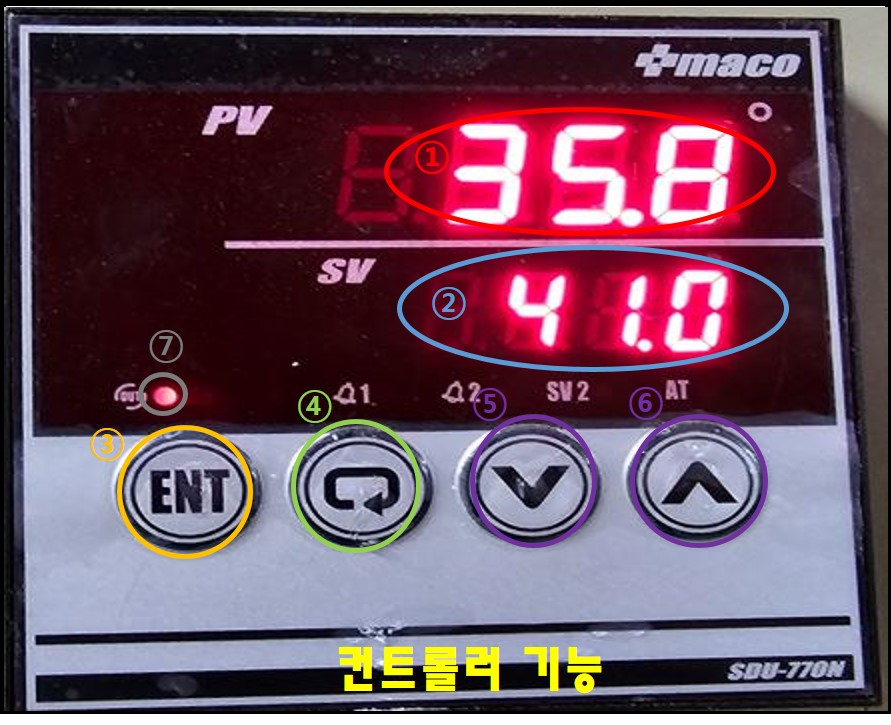

온도컨트롤러 디스플레이 및 버튼 기능
1. 현재값
현재 탕의 온도를 나타내는 수치 (보통 환수배관에 센서를 삽입하여 환수 온도를 확인합니다.)
2. 설정값
온도를 유지하고자 하는 설정온도 세팅치
3. 확정(엔터)
온도 보정 및 모드를 바꾸고 확정 시키는 버튼(엔터버튼)
4. 모드변경
변경 하려는 모드로 바꾸는 버튼
5.6 상향키 및 하향키
현재 온도와 설정 온도를 올리거나 내릴 수 있는 버튼
7. 전자변작동 유무 버튼

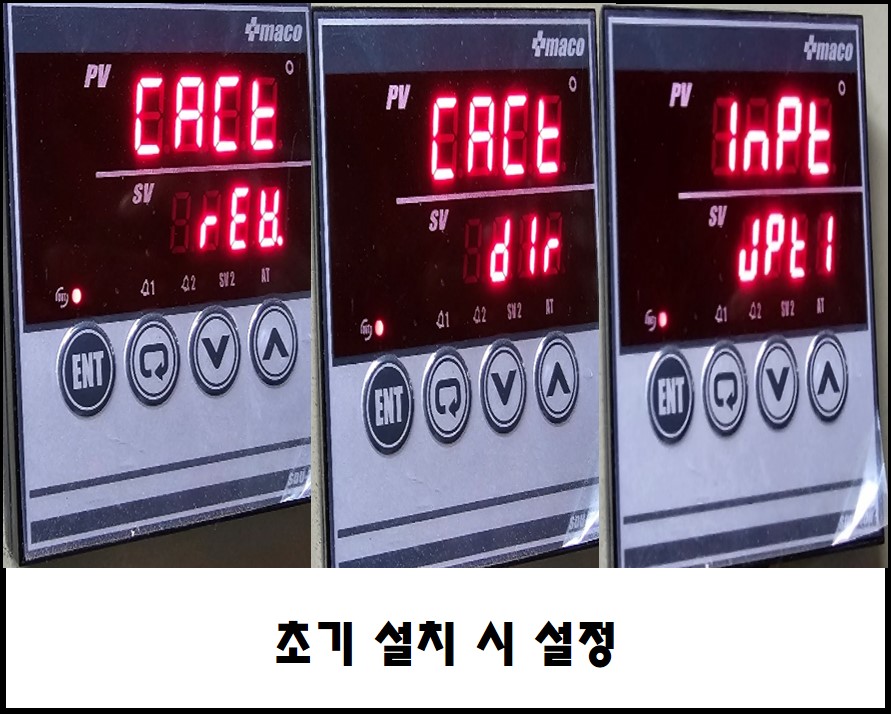

온도컨트롤러 초기 설치 시 설정 방법
온도컨트롤러를 구매 및 설치 후 사용하기 전에 초기 설치 세팅이 필요합니다. 보통 목욕탕에서는 온탕 과 냉탕에서 사용하게되는데요. 온탕 같은 경우는 설정 온도가 올라갔을때 멈춰야되는 반면에 냉탕 같은경우는 설정온도가 떨어져야 멈춰야 되기때문에 온탕에서 사용할꺼냐? 냉탕에서 사용할꺼냐? 에대한 초기 설정을 진행하셔야 됩니다.
- rEv : 온탕모드 온도가 떨어지면 전자변을 가동하여 온도를 올리는 모드
- dlr : 냉탕모드 온도가 높아졌을 때 전자변을 가동하여 온도를 내릴수 있게하는 모드
- JPt1 : 온도를 표시 할때 소수점을 나올 수 있게 사용하는 설정
이렇게 초기때 어느탕에 사용할꺼냐에 따라서 한번 세팅을 하시고 확인해보시는게 좋습니다.

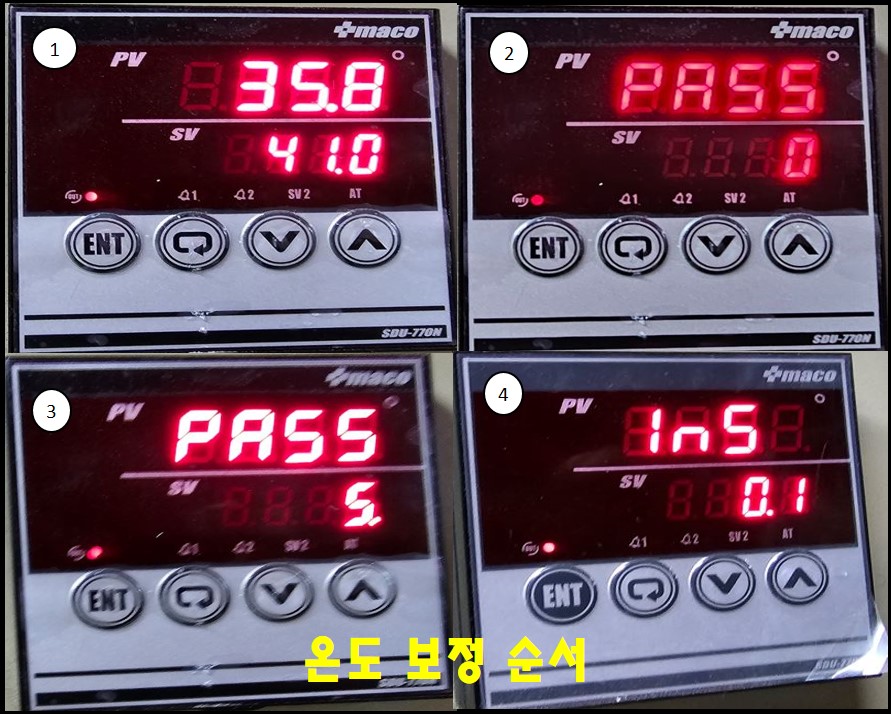

온도컨트롤러 온도 보정 방법
- 현장 탕온도를 실측하고 컨트롤러의 온도차가 얼마나 차이나는지 확인 한다.
- 모드변경을 통해 PASS모드로 설정한다.
- 상향기로 PASS 모드 5번(확장변수진입) 변경
- InS 진입해서 상향키 하향키를 이용하여 변차를 줄인다. (예) 현장 온도 36도 컨트롤러온도 32도라고 했을때 온도보정을 +4로 맞춰 준다. 이런식으로 현장 탕 온도와 컨트롤러와 온도차를 평균화를 시킨다.
* 주의사항 : 온도 편차가 자주 일어나거나 편차가 아주 크다면 온도센서를 한번 확인해주는 것이 좋다.
마 무 리
오늘은 목욕탕 사우나에서 탕 온도를 설정하기 위해 하주 사용하는 온도컨트롤러(SDU-770N) 기능, 초기세팅, 온도보정방법에 대해서 알아보았는데요. 온도컨트롤러를 구입해서 그냥 설치하고 사용하시는데 어? 온도가 왜 거꾸로 되어있지 라고 당황 할때도 있으실꺼에요. 어떤 업체에서는 사전에 온탕에 사용할껀지 냉탕에 사용할껀지 사전에 물어보고 세팅을 해주는 곳도 있는데요. 보통 인터넷으로 구매하시게 되면 초기 세팅을 한번 확인해 보시는것도 좋을꺼 같습니다.
