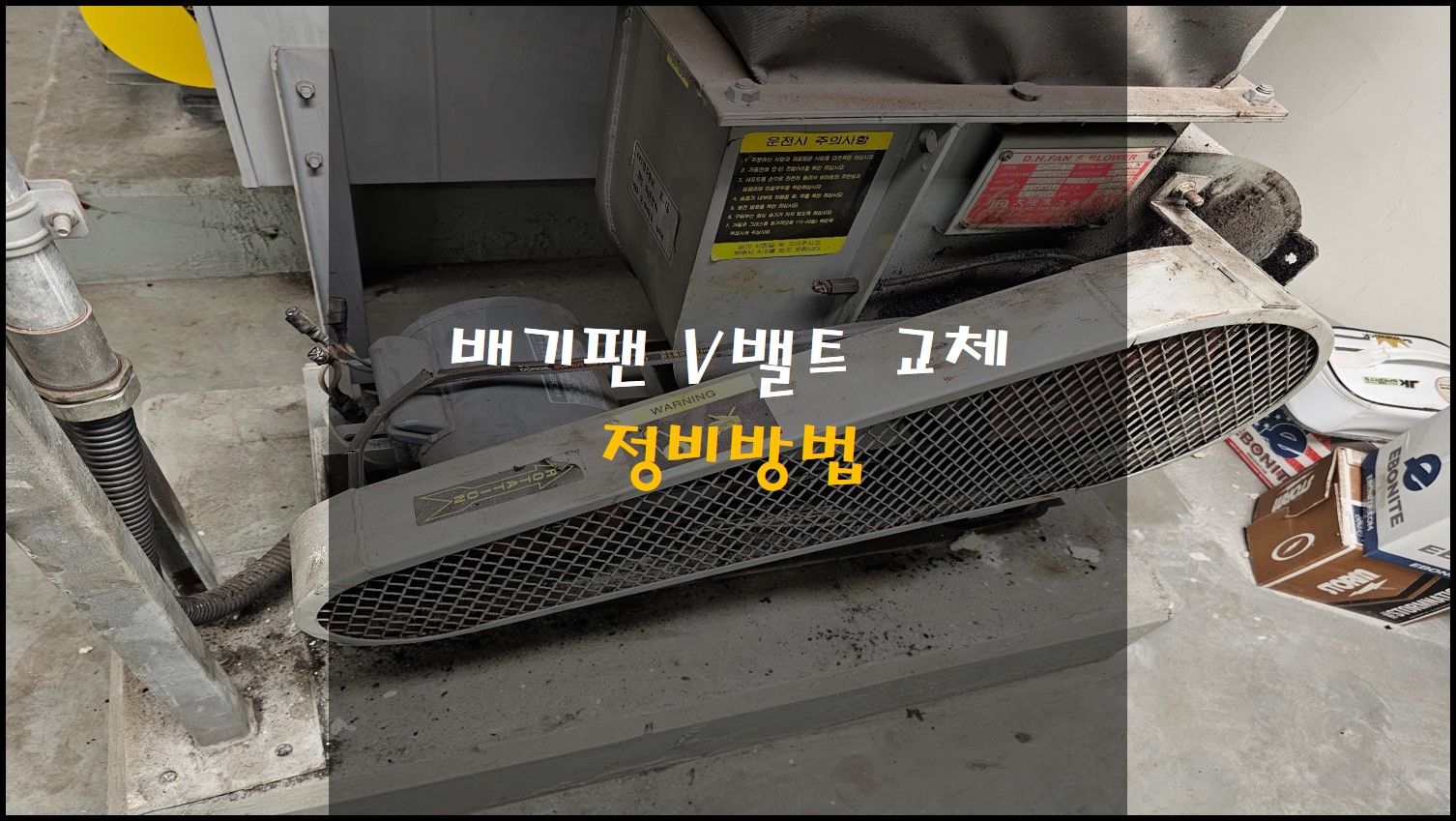

배기팬 V밸트 교체 방법
구리스 주입 및 유지관리 방법 알기
안녕하세요.
오늘은 배기팬등 V밸트를 이용하는 팬종류 정비 방법 및 V밸트 교체 방법에 대해서 리뷰해볼께요.
V벨트는 장시간 사용함에 따라 V밸트가 노후되어 갈라짐 현상 및 끊어지는 현상이 있는데요. 그때 교체를 어떻게 해야되는지에 대해서 알아보기로 할께요 :)
준비물
V밸트 교체 및 정비를 위해서 필요한 최소한의 준비물 입니다.
1. V밸트
2. WD40 (방청제)
3. 구리스건 및 구리스
4. 보루 (페이퍼)
5. 다목적가위
6. 몽키
7. 폐기물 수거 포대
이렇게 저는 7가지 정도 구비를 하였습니다.
배기팬 V벨트 교체 및 정비
장시간 사용을 해서 V밸트 상태가 엉망이네요. 회전을 장시간 하다보니 늘어나기도 하고 갈라지기도 하다가 나중에는 사진과 같이 절단이 되버리면서 탈거 된 상태 입니다.
1차 적으로 배기팬 안전 커버를 탈거를 해줍니다.
장시간 가동하다보니 주변에 먼지 와 밸트의 찌꺼기 등등 구리스에 의해서 덕지덕지 붙어있네요. 배기팬 안전커버 같은경우는 3개소의 너트로 결합되어 있기때문에 몽키를 이용하여 제거를 해주었습니다.
그리고 파손된 V밸트를 빼주었습니다. 많이 노후되고 파손된 V밸트라서 이렇게 쉽게 빼긴했는데요. 2~3개 이상 V밸트가 걸려있는 대형 배기팬 같은 경우는 다목적 가위를 이용하여 절단하여 철거해 주시면 편리 합니다.
배기팬에는 베어링이 양쪽에 들어가 있는데요. 주기적으로 구리스를 주입해주기 때문에 구리스를 너무많은 양을 주입하게 되면 회전하면서 구리스가 날리는 현상이 발생되어 주변의 먼지류가 달라 붙게 되어 이렇게 베어링 주변에 폐구리스 및 먼지가 많이 달라 붙게 됩니다.
먼지 및 폐구리스를 WD-40(방청제)를 이용해서 제거를 해줍니다. 방청제를 뿌려주면서 보루로 구리스 및 먼지를 제거해 줍니다.
열심히 보루 와 방청제를 뿌려가며 주변의 구리스 및 먼지를 제거해 주었더니 깔끔해 졌네요 :)
배기팬 안전커버도 묵은때를 방청제를 이용하여 제거해 줍니다.
주변 청소가 마무리 되고 UC베어링의 구리스 주입구에 새 구리스를 넣어줍니다.
구리스를 넣어줄때는 풀리는 돌려가면서 기존에 베어링 내에 있는 폐 구리스를 밀어내는 식으로 넣어줍니다. 새 구리스가 들어가고 폐 구리스가 나오면 폐 구리스를 닦아줍니다.
V밸트 같은경우는 모터측 풀리에 일단 넣습니다.
그리고 배기팬측 풀리에 반만 걸쳐놓은 상태로 배기팬의 큰 풀리를 돌려주면 손쉽게 장착 할수 있습니다.
이렇게 새로운 V밸트가 장착이 완료 되었습니다.
분해의 역순으로 다시 배기팬 안전커버를 다시 부착 해줍니다.
이렇게 배기팬 V밸트 교체 방법 및 배기팬 관리에대해서 알아보았는데요. 1개의 V밸트로 돌아가는 배기팬은 정비도 편하고 크기도 작기때문에 금방 할수 있습니다.
3줄 부터는 V밸트 넣는 순서 라든지 체결방법이 다르긴 합니다. 하지만 작은 배기팬 부터 유지관리를 시행하신다면 점차 점차 손쉽게 정비하실수 있으실 꺼라 생각 됩니다.
지금까지 배기팬 V밸트 교체 방법 및 정비 방법에 대해서 알아보았습니다.
